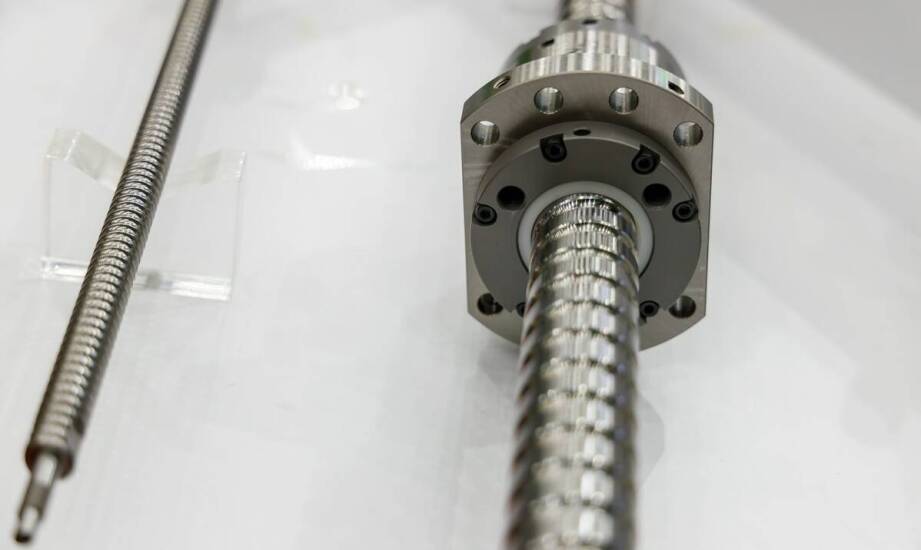

Dlaczego montaż śruby trapezowej w CNC decyduje o luzie, osiowości i trwałości układu

Montaż układów napędowych w maszynach CNC wymaga zachowania rygorystycznych tolerancji geometrycznych. Kiedy oś liniowa po złożeniu zaczyna pracować z wyraźnym oporem, generuje wibracje lub wykazuje gubienie kroków, problem rzadko leży w samej wadzie materiałowej użytych komponentów. Najczęściej jest to wynik bolesnych kompromisów podczas procedury osadzania kluczowych elementów konstrukcji. Mechanika napędu wykorzystującego gwint ślizgowy nie wybacza braku osiowości, a każdy ułamek milimetra odchyłki na prowadnicach błyskawicznie przekłada się na nierównomierne obciążenie zwojów. Precyzyjne dopasowanie wszystkich części decyduje o ostatecznej sztywności ramy i płynności ruchu, odcinając drogę do powstawania luzów nawrotnych podczas zmiany kierunku. Właściwe podejście do kalibracji całego toru jezdnego skutecznie zabezpiecza układ przed przedwczesnym zużyciem i gwarantuje utrzymanie deklarowanej powtarzalności pozycjonowania narzędzia obróbczego.

Weryfikacja osi i przygotowanie opraw łożyskowych

Zanim gwintowany wał trafi na swoje docelowe miejsce, konstrukcja maszyny musi przejść rygorystyczną weryfikację pod kątem geometrii. Oprawy łożyskowe wymagają niezwykle precyzyjnego pozycjonowania względem toru prowadzenia wózków jezdnych. Dopuszczalne odchyłki rzędu pojedynczych mikrometrów wymuszają na instalatorach stosowanie profesjonalnych narzędzi pomiarowych. Oś powinna być bezwzględnie podparta łożyskami kulkowymi skośnymi po stronie napędowej, co pozwala skutecznie zablokować niepożądane przemieszczenia wzdłużne podczas pracy pod obciążeniem. Nawet minimalne skrzywienie płaszczyzny montażowej bloków skutkuje powstawaniem sił bocznych, które drastycznie zwiększają tarcie w układzie. Tradycyjne bloki ustalające muszą idealnie korespondować z oprawami swobodnymi po przeciwległej stronie.

Kolejnym ważnym krokiem jest wstępne osadzenie samej nakrętki w dopasowanej oprawie i przeprowadzenie serii testów kinematycznych na sucho. W tym momencie weryfikuje się swobodny obrót całego układu wyłącznie przy użyciu siły rąk. Całkowity brak wyczuwalnego oporu potwierdza poprawną geometrię mechanizmu i daje zielone światło do dalszych prac montażowych. Warto również precyzyjnie zmierzyć luz osiowy za pomocą czujnika zegarowego. Zazwyczaj nie powinien on przekraczać fabrycznych tolerancji producenta, ustalonych najczęściej na poziomie od 0,1 do 0,2 milimetra. Jeśli nakrętka wykazuje tendencję do klinowania się na wybranych odcinkach skoku, należy natychmiast przerwać prace i ponownie skalibrować równoległość prowadnic.

Procedura osadzania i ryzyko krytycznych błędów

Właściwa kolejność składania poszczególnych komponentów to niezaprzeczalny fundament długotrwałej eksploatacji napędu mechanicznego. Prace instalacyjne rozpoczyna się od stabilnego podparcia końców wału w blokach mocujących. Najpierw dokręca się stronę napędową wyposażoną w podwójne łożyskowanie i elementy przeniesienia napędu, a dopiero potem stronę podtrzymującą. Stopniowe dokręcanie śrub z jednoczesną kontrolą czujnikiem zegarowym zapobiega generowaniu naprężeń gnących. Twórcy budujący precyzyjne maszyny przemysłowe często sięgają po sprawdzone sruby trapezowe, jednak nawet najwyższej klasy komponent ulegnie szybkiej degradacji przy elementarnych błędach montażowych. Najpoważniejszym z nich pozostaje siłowe ściąganie gwintu bokiem podczas wciskania w bloki nośne. Taki nieostrożny manewr natychmiast uszkadza zarysy zwojów i prowadzi do lawinowego łuszczenia się materiału.

Zbyt sztywne zablokowanie obu końców wału to kolejny grzech główny, który całkowicie hamuje naturalną rozszerzalność termiczną stali podczas wielogodzinnej pracy. Specjaliści z hurtowni NAABAAHI, dostarczającej sprawdzone komponenty automatyki dla przedsiębiorstw produkcyjnych, zwracają również ogromną uwagę na kwestię regularnego smarowania. Ciągła praca na sucho błyskawicznie podnosi temperaturę nakrętki i nieodwracalnie wyciera powierzchnie ślizgowe. Ważnym etapem jest także odpowiednie zbalansowanie przeniesienia napędu. Podczas doboru silnika krokowego do standardowego wału TR16x4 inżynierowie celują zazwyczaj w jednostki z rodziny Nema23 o momencie trzymającym rzędu 2-3 Nm. Zastosowanie polimerowego sprzęgła kłowego skutecznie chroni cały układ przed niszczącymi uderzeniami siły podczas nagłych zmian kierunku obrotów.

Identyfikacja nieprawidłowości po uruchomieniu testowym

Pierwsze próbne uruchomienie zbudowanej maszyny to ostateczny sprawdzian dla rzetelności wykonanego montażu. Wszelkie ukryte odchylenia od normy stają się wtedy natychmiast widoczne lub słyszalne, zmuszając technika do natychmiastowej reakcji i korekty nastaw. Nierównomierny opór obrotu przy bardzo niskich prędkościach posuwu wskazuje na zgubienie współosiowości pomiędzy nakrętką a blokami łożyskującymi. Jeśli z okolic napędu dochodzą metaliczne trzaski, zgrzyty lub narastający hałas wibracyjny, oznacza to najczęściej poważny problem ze stabilnością podparcia bocznego wału. Niekontrolowany rezonans przenosi się w takich sytuacjach na całą stalową ramę, całkowicie uniemożliwiając zachowanie założonych parametrów dokładności obróbczej.

Równie niepokojącym zjawiskiem w pierwszych godzinach testów jest niestabilne pozycjonowanie osi roboczej. Regularne gubienie kroków przez silnik elektryczny lub losowe przesunięcia wymiarowe detalu to absolutnie jasny sygnał, że opory tarcia drastycznie przekraczają moment użyteczny wygenerowany przez napęd. Bieżąca obserwacja temperatury całego węzła kinematycznego również dostarcza mechanikom bardzo cennych informacji diagnostycznych. Gwałtowny wzrost ciepła w strefie pracy nakrętki dowodzi niebezpiecznego zacierania się współpracujących powierzchni metalowych. Kiedy wystąpi chociaż jeden z wyżej wymienionych objawów, urządzenie absolutnie nie może trafić do zakładu na pracę ciągłą. Wymagany jest wtedy całkowity demontaż wadliwych podzespołów, ponowna weryfikacja płaszczyzn bazowych suwmiarką i czujnikiem oraz rzetelne uzupełnienie przemysłowych środków smarnych.
